一、產品概述：
產品說明
流量范圍：2-50 L/h
壓力范圍：0-10 bar
驅動方式：電磁驅動
控制方式：手動、自動控制
電機：110V, 220V, 50/60Hz,
功率：30-65W
防護等級: IP55
工作環境
環境溫度：-30攝氏度—60攝氏度
材料
泵頭：304, 316, PVC, PTFE
膜片：PTFE
閥門：304, 316, PVC, PTFE
閥球：ZrO2, 316, 304, 陶瓷
密封：PVC, PTFE

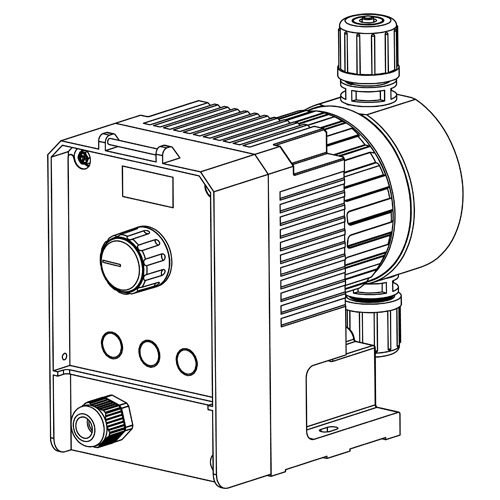

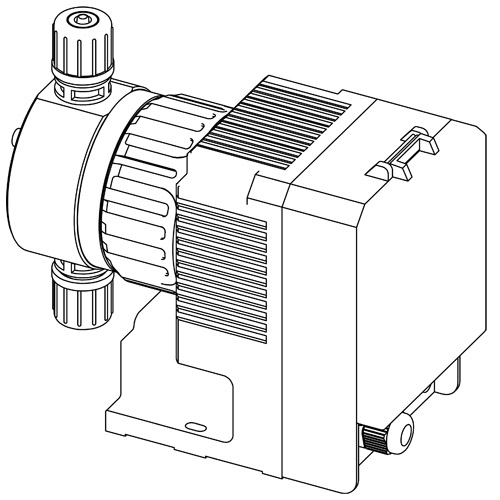

電磁驅動隔膜式計量泵概述：
電磁計量泵是利用電磁推桿帶動隔膜在泵頭內往復運動,引起泵頭膛腔體積和壓力的變化，壓力的變化引起吸液閥門和排液閥門的開啟和關閉，實現液體的定量吸入和排出。
電磁計量泵是由電磁鐵為驅動，為輸送小流量低壓力管路液體而設計的一種計量泵，它以結構簡單、能耗小、計量準確以及調節方便而在行業內受到歡迎，它的設計原則為“簡單實用”，不過它的缺點就是計量流量小(常見是＜90升每小時)，對管路壓力要求比較低，這也從某些方面限制了它在工業上的應用。
電磁計量泵是利用電磁推桿帶動隔膜在泵頭內往復運動,引起泵頭膛腔體積和壓力的變化，壓力的變化引起吸液閥門和排液閥門的開啟和關閉，實現液體的定量吸入和排出。
電磁驅動隔膜式計量泵結構設計：
1、膜片：由于計量泵輸送的一般都是強腐蝕性液體，所以對于直接和被輸送液體接觸的膜片有很高的防腐要求。
2、泵頭：泵頭為被計量流體的過流部分，它的質量好壞一般表現在密封性、防腐性、結構穩定性。
3、電路板：對于電路板一般不存在工藝設計的問題，只是有數字電路和模擬電路之分，主要的質量表現在密封性，因為電路板絕對不能進入水汽。
過程分析：安徽賽科環�？萍茧姶庞嬃勘檬怯嬃勘玫囊粋�種類，計量泵是一種可以計量被輸送流體的特殊容積式泵。
世界上第一臺電磁計量泵由美國米頓羅公司于1985年設計制造，其后也有幾個國外的品牌相繼出世，或國產化或國內組裝，質量都還比較可靠。1997年，第一臺真正擁有自主知識產權的國產電磁隔膜計量泵由北京方舟通達公司生產，從此打破了該市場一直以來由國外品牌壟斷的局面。它一般由控制部分、驅動部分、傳動部分及過流部分組成，電磁計量泵區別與其他計量泵的主要是驅動部分。
二、產品用途:
|
型號 |
流量 (L/H) |
壓力 (Bar) |
沖程頻率 沖程/分鐘 |
吸程 (M) |
重量 (KG) |
功率 (KW) |
電源
|
功率 (KW) |
|
JLM-02-07-L |
2 |
7 |
0~120 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-02-16-X |
2 |
19 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-03-07-L |
3 |
7 |
0~120 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-06-05-L |
6 |
5 |
0~140 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-06-07-X |
6 |
7 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-09-03-L |
9 |
3 |
0~140 |
2 |
3.2 |
30 |
220VAC.50HZ |
30 |
|
JLM-09-07-X |
9 |
7 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-12-07-X |
12 |
7 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-15-03-X |
15 |
3 |
0~120 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-20-03-X |
20 |
3 |
0~160 |
2 |
3.8 |
65 |
220VAC.50HZ |
65 |
|
JLM-30-03-X |
30 |
3 |
0~160 |
2 |
4.5 |
65 |
220VAC.50HZ |
65 |
|
JLM-50-02-X |
50 |
2 |
0~160 |
2 |
4.5 |
65 |
220VAC.50HZ |
65 |
