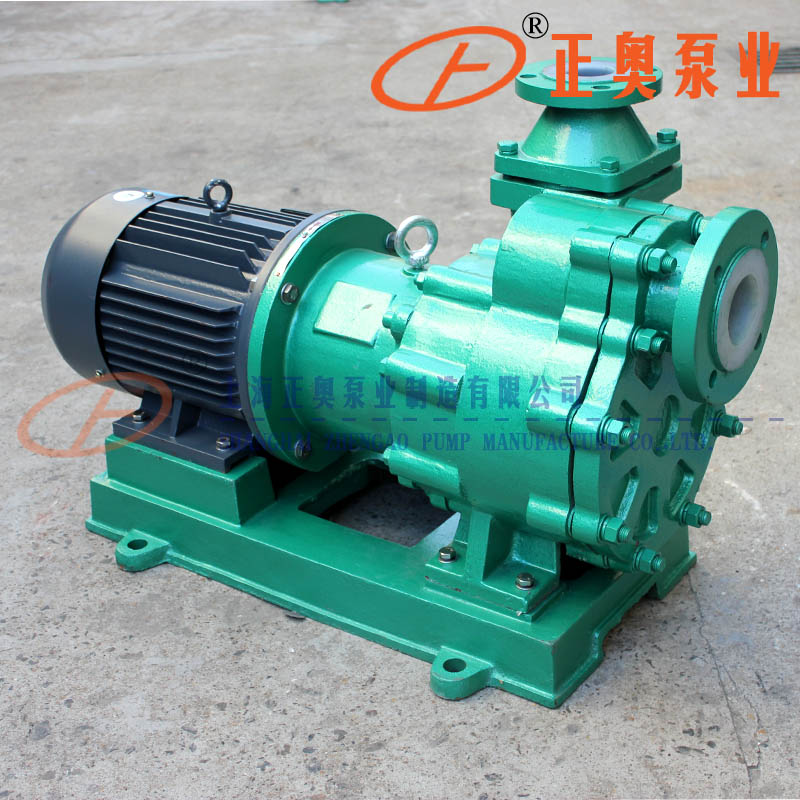

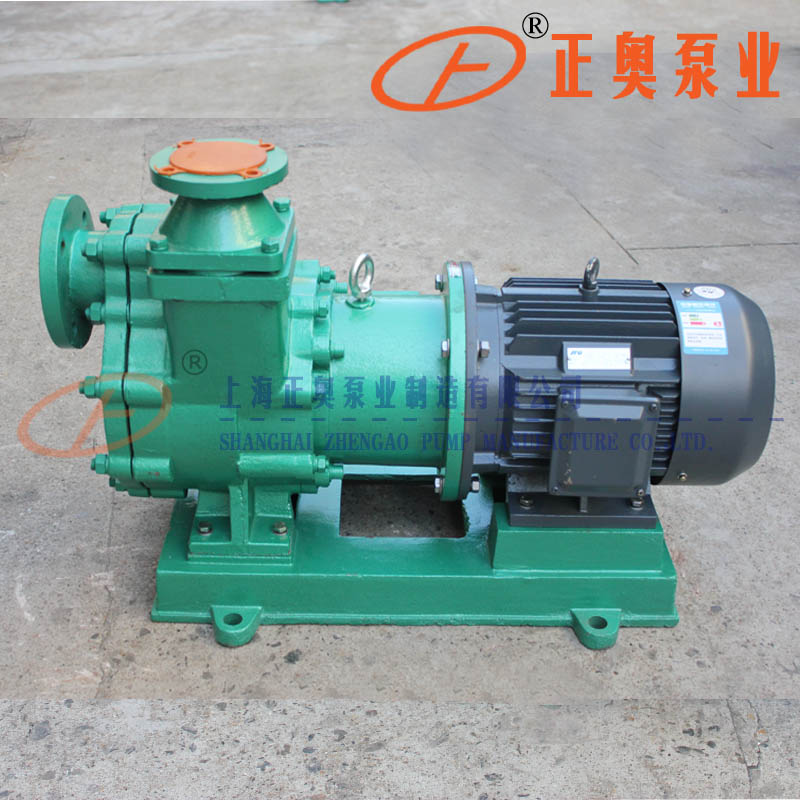

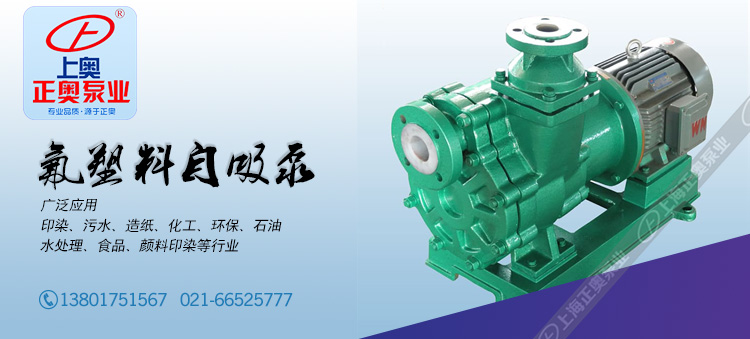

ZMD型氟塑料自吸磁力泵_磁力泵_上海正奧泵業制造有限公司

一、用途：

ZMD氟塑料自吸式磁力泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業，是目前磁力泵品種中結構新穎的產品，效高能節、全安實用。使用溫度：-40°C-130°C

二、設計特點：

ZMD系列自吸式磁力泵，集合了磁力泵的所有優良特性，且優勢即可以自吸，一般自吸高度可達2-4米，充分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。是輸送易燃、易爆、易揮發、強腐蝕、強滲透性高危化學介質理想的選擇。根據所輸送介質的特性，如介質比重、腐蝕性等可選用不用材質的泵主軸材料，如輸送氫**酸和有機溶劑可選用無壓燒結碳化硅主軸或99.99%氧化鋁陶瓷主軸。ZMD系列磁力驅動泵采用新材料制成的隔離套具有高強度的力學性能，消除了一般磁力泵具有的磁渦流現象。 ZMD系列磁力驅動泵采用獨特的后拉式結構，整機過流部分只有5個部件總成組合而成，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。

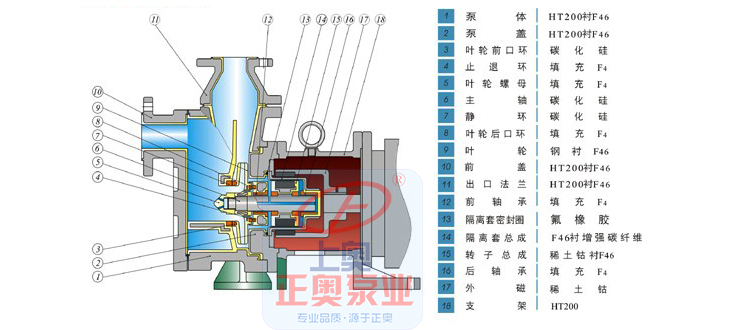

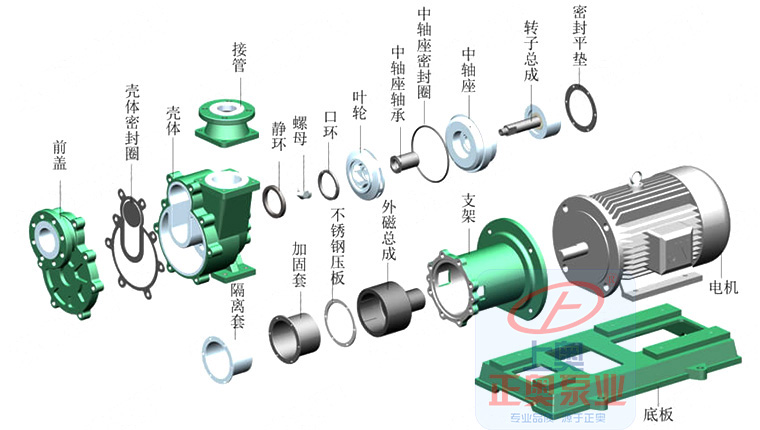

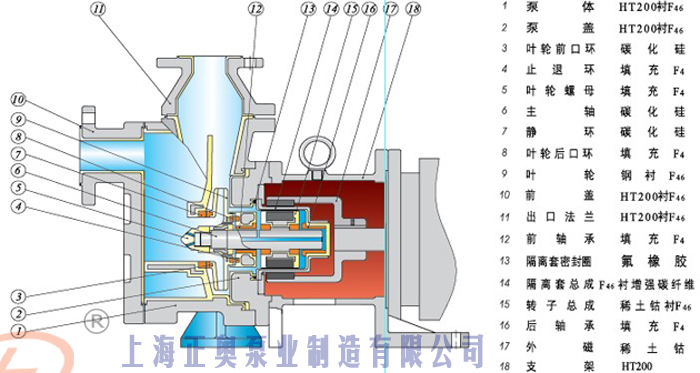

三、結構與材料：

四、型號意義：

50 ZMD - 32 F
50	泵進口直徑是50mm	32	泵的揚程為32m
ZMD	自吸式磁力驅動泵代碼	F	泵過流部件材質為**塑料

五、性能與參數：

型號	流量 (m3/h)	揚程 (m)	電機功率 (KW)	汽蝕余量	口徑		效率 (%)	重量（Kg）
型號	流量 (m3/h)	揚程 (m)	電機功率 (KW)	汽蝕余量	進口	出口	效率 (%)	重量（Kg）
40ZMD-20F	8	20	2.2	3.0	40	25	16	110
40ZMD-32F	6	32	4	3.0			26	110
40ZMD-25F	10	25	4	3.0			24	110
50ZMD-20F	12	20	2.2	3.0	50	50	25	188
50ZMD-32F	15	32	5.5	3.0			44	188
50ZMD-25F	20	25	5.5	3.0			44	188
50ZMD-50F	8	50	7.5	3.5			21	188
50ZMD-45F	12.5	45	7.5	3.5			35	188
50ZMD-40F	15	40	7.5	3.5			40	188
65ZMD-35F	20	35	7.5	3.5	65	50	40	200
65ZMD-32F	30	32	7.5	3.5			52	200
65ZMD-25F	35	25	7.5	3.5			48	200
65ZMD-50F	20	50	11	4.5	65	40	40	290
65ZMD-45F	25	45	11	4.5			44	290
65ZMD-40F	35	40	11	4.5			53	290
80ZMD-35F	35	35	11	3.5	80	65	50	280
80ZMD-32F	60	32	11	3.5			55	280
80ZMD-25F	65	25	11	3.5			50	280
80ZMD-50F	35	50	18.5	4.5	80	50	38	320
80ZMD-45F	50	45	18.5	3.5			50	320
80ZMD-40F	60	40	18.5	3.5			48	320

六、產品概述：

ZCQF型自吸磁力驅動泵（簡稱磁力自吸泵）是將永磁聯軸器的工作原理用于離心泵的新產品，設計合理，具有全密封，無泄漏，耐腐蝕的特點。

七、產品特點：

1、自吸磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，高強度的增強聚丙稀、四**合金、氮化硅，碳石墨，鋼玉陶磁，作為制造材料，并采用不銹鋼的連接架，為客戶解決了老為環境空氣腐蝕而經常更換聯接架而煩惱。

2、即有CQF型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，具備了自吸性能好，自吸時間短，效率高，并能在無液的情況下而空載運轉，自吸高度4米，因此它具有良好的抗腐蝕性能，并可以使輸送介質免受污染。

八、產品用途:

磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便�？捎糜诨�，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送，防爆電動機選用此泵則更為理想。

九、工作原理：

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

五、性能與參數：

型號	流量 (m3/h)	揚程 (m)	電機功率 (KW)	汽蝕余量	口徑		效率 (%)	重量（Kg）
型號	流量 (m3/h)	揚程 (m)	電機功率 (KW)	汽蝕余量	進口	出口	效率 (%)	重量（Kg）
40ZMD-20F	8	20	2.2	3.0	40	25	16	110
40ZMD-32F	6	32	4	3.0			26	110
40ZMD-25F	10	25	4	3.0			24	110
50ZMD-20F	12	20	2.2	3.0	50	50	25	188
50ZMD-32F	15	32	5.5	3.0			44	188
50ZMD-25F	20	25	5.5	3.0			44	188
50ZMD-50F	8	50	7.5	3.5			21	188
50ZMD-45F	12.5	45	7.5	3.5			35	188
50ZMD-40F	15	40	7.5	3.5			40	188
65ZMD-35F	20	35	7.5	3.5	65	50	40	200
65ZMD-32F	30	32	7.5	3.5			52	200
65ZMD-25F	35	25	7.5	3.5			48	200
65ZMD-50F	20	50	11	4.5	65	40	40	290
65ZMD-45F	25	45	11	4.5			44	290
65ZMD-40F	35	40	11	4.5			53	290
80ZMD-35F	35	35	11	3.5	80	65	50	280
80ZMD-32F	60	32	11	3.5			55	280
80ZMD-25F	65	25	11	3.5			50	280
80ZMD-50F	35	50	18.5	4.5	80	50	38	320
80ZMD-45F	50	45	18.5	3.5			50	320
80ZMD-40F	60	40	18.5	3.5			48	320
