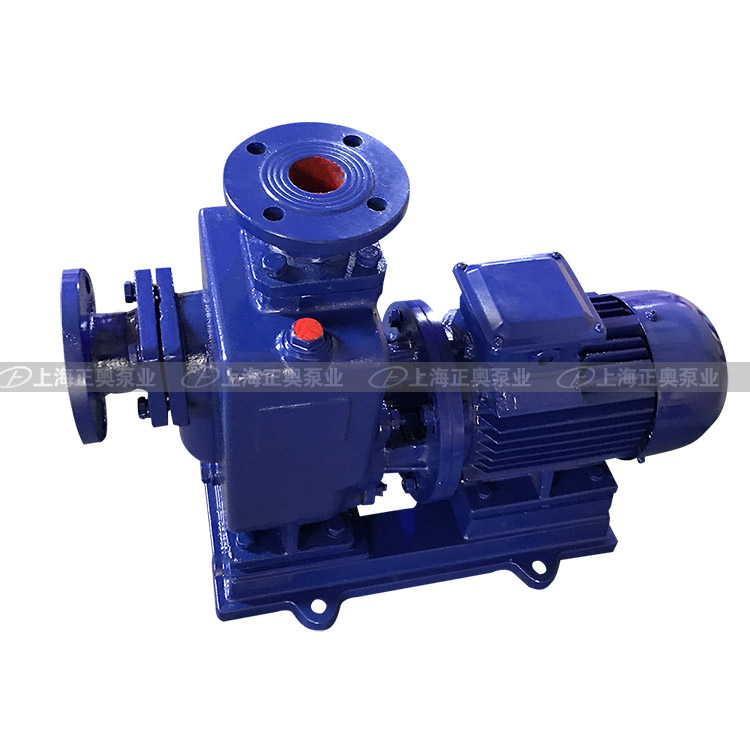

ZWL型直聯式自吸排污泵

銷售熱線：021-66525777 63099652

產品分類:排污泵

口徑（進口/出口）:25-300(mm)

流量:5-800(m3/h)

正奧泵業優勢：知名度高，品質可靠，服務完善現貨供應

各種材質、非常規產品皆可訂做

產品概述
選型參數

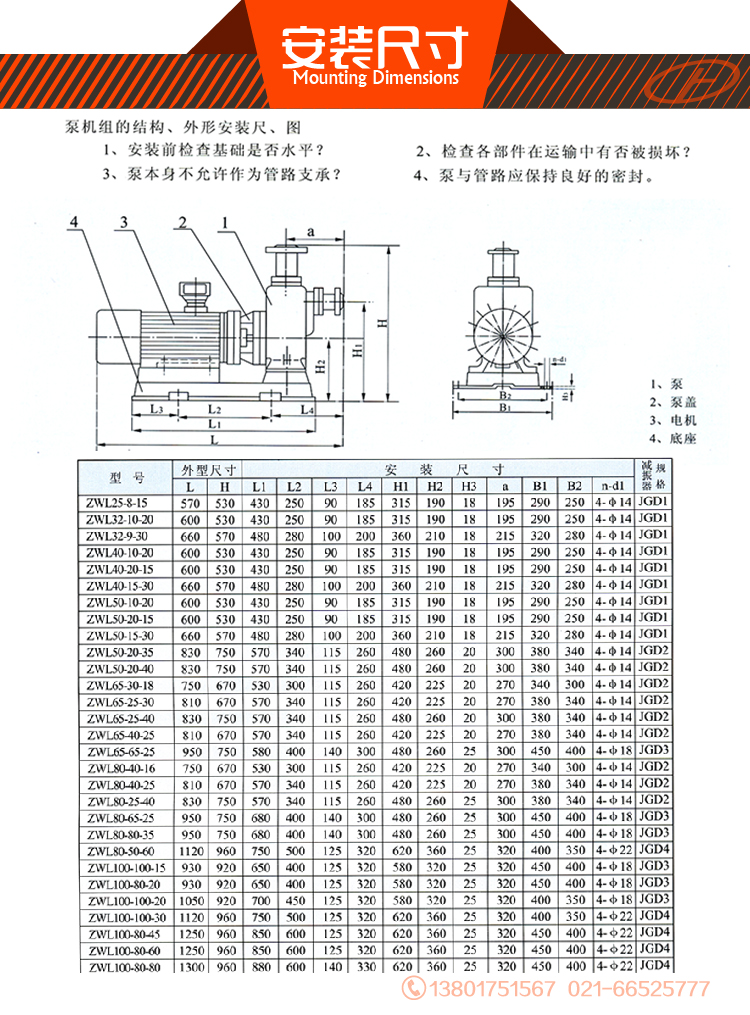

安裝尺寸
應用領域
型號意義
使用說明
產品特點

一、產品概述：

ZWL型直聯自吸式排污泵廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點。

二、使用條件：

      1、環境濕度 50℃，介質溫度 80℃，特殊要求可達 200℃。
      2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。
      3、介質重度不超過1240千克／m3。
      4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
      5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

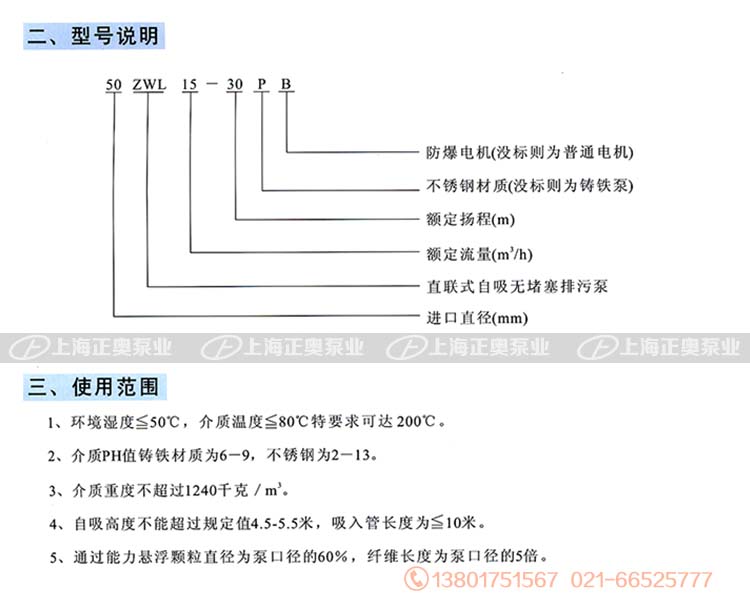

三、型號意義：

四、產品優點：

1、結構緊湊。該系列泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。

2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。

3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。

4、采用水力模型、具有效率高、性能好等特點。

5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。

6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。

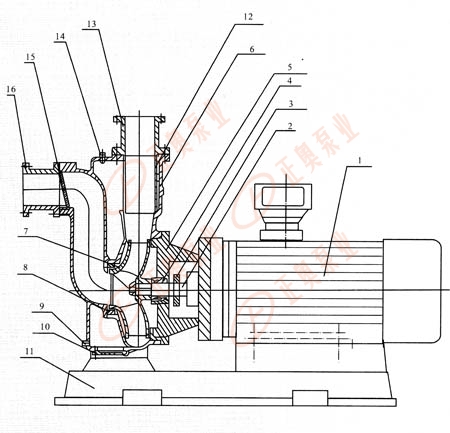

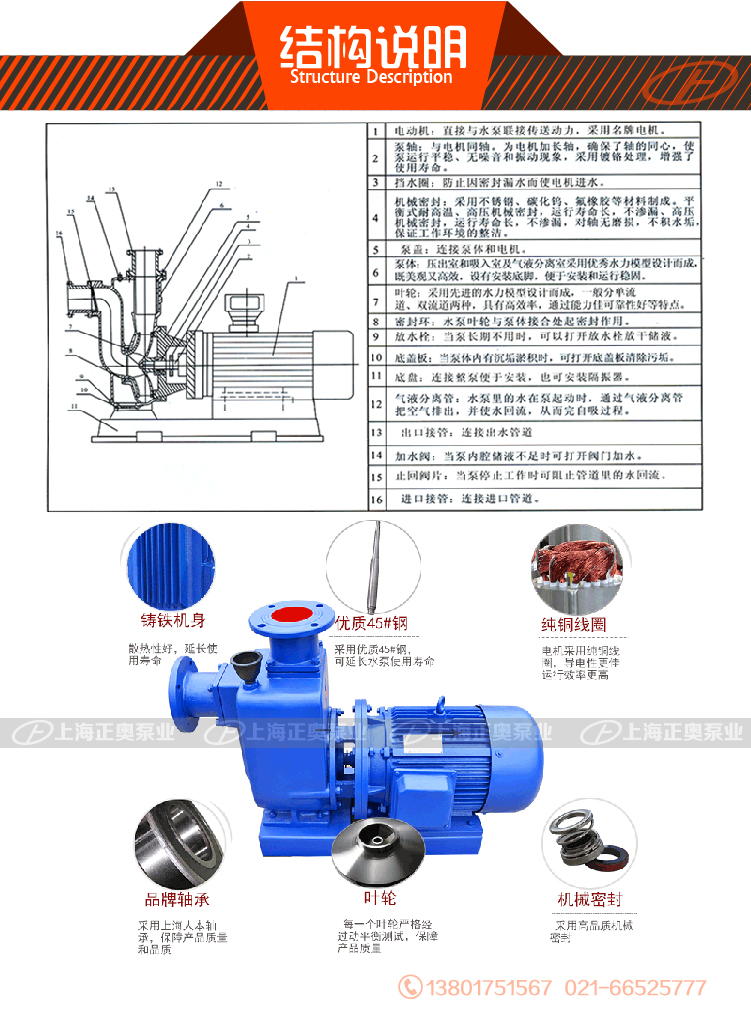

五、結構特點：

	1電動機：直接與水泵聯接傳送動力，采用名牌電機。
	2泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
	3擋水圈：防止因密封漏水而使電機進水。
	4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。運行壽命長，不滲漏、對軸無磨損。
	5泵蓋：連接泵體和電機。
	6泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成。
	7葉輪：采用的水力模型設計而成，具有高效率，可靠性好等特點。
	8密封環：水泵葉輪與泵體接合處起密封作用。
	9底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。
	10放水栓：當泵長期不用時，可以打開放水栓放干儲液。
11底盤：連接整泵便于安裝，也可安裝隔振器。	12出口接管：連接出水管道
13加水閥：當泵內腔儲液不足時可打開閥門加水。	14止回閥片：當泵停止工作時可阻止管道里的水回流
15進口接管：連接進口管道。

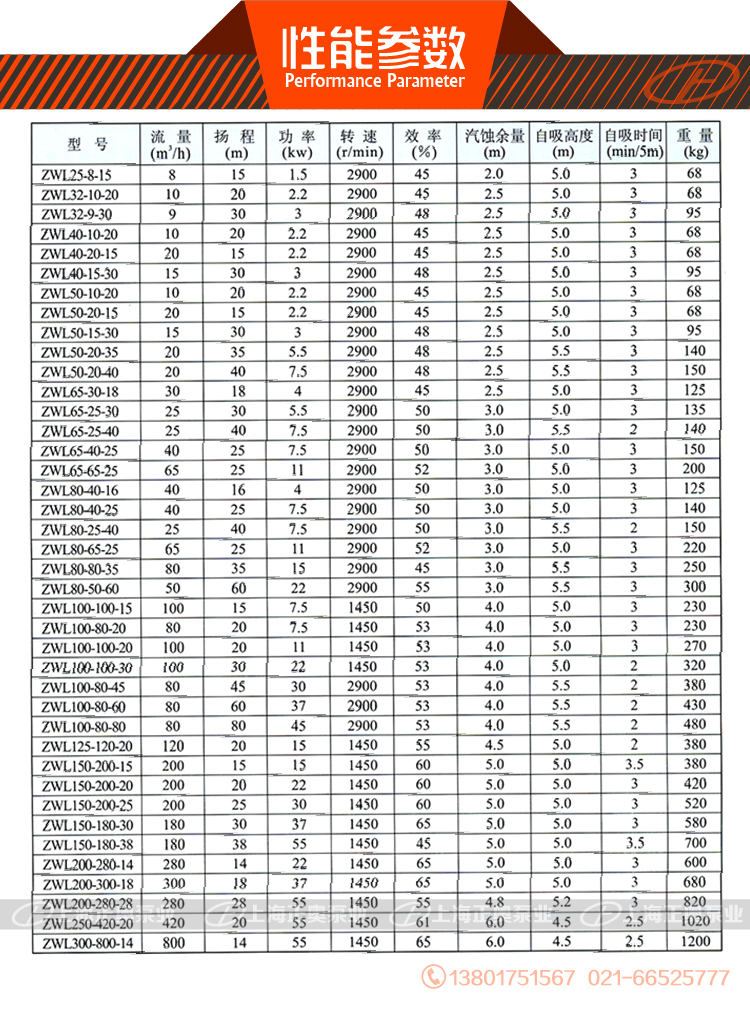

六、性能參數：

型號	流量 m³/h	揚程 m	功率 kw	轉速 r/min	效率 %	汽蝕余量 m	自吸高度 m	自吸時間 min/m	重量kg
ZWL25-8-15	8	15	1.5	2900	45	2.0	5.0	3	68
ZWL32-9-30	9	30	3	2900	48	2.5	5.0	3	68
ZWL40-10-20	10	20	2.2	2900	45	2.5	5.0	3	95
ZWL40-20-15	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL40-15-30	15	30	3	2900	48	2.5	5.0	3	68
ZWL50-10-20	10	20	2.2	2900	45	2.5	5.0	3	68
ZWL50-20-15	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL50-15-30	15	30	3	2900	48	2.5	5.0	3	95
ZWL50-20-35	20	35	5.5	2900	48	2.5	5.5	3	140
ZWL50-20-40	20	40	7.5	2900	48	2.5	5.5	3	150
ZWL65-30-18	30	18	4	2900	45	2.5	5.0	3	125
ZWL65-25-30	25	30	5.5	2900	50	3.0	5.0	3	135
ZWL65-25-40	25	40	7.5	2900	50	3.0	5.5	2	140
ZWL65-40-25	40	25	7.5	2900	50	3.0	5.0	3	150
ZWL65-65-25	65	25	11	2900	52	3.0	5.0	3	200
ZWL80-40-16	40	16	4	2900	50	3.0	5.0	3	125
ZWL80-40-25	40	25	7.5	2900	50	3.0	5.0	3	140
ZWL80-25-40	25	40	7.5	2900	50	3.0	5.5	2	150
ZWL80-65-25	65	25	11	2900	52	3.0	5.0	3	220
ZWL80-80-35	80	35	15	2900	45	3.0	5.5	3	250
ZWL80-50-60	50	60	22	2900	55	3.0	5.5	3	300
ZWL100-100-15	100	15	7.5	1450	50	4.0	5.0	3	230
ZWL100-80-20	80	20	7.5	1450	53	4.0	5.0	3	230
ZWL100-100-20	100	20	11	1450	53	4.0	5.0	3	270
ZWL100-100-30	100	30	22	1450	53	4.0	5.0	2	320
ZWL100-80-45	80	45	30	2900	53	4.0	5.5	2	380
ZWL100-80-60	80	60	37	2900	53	4.0	5.5	2	430
ZWL100-80-80	80	80	45	2900	53	4.0	5.5	2	480
ZWL125-120-20	120	20	15	1450	55	4.5	5.0	2	380
ZWL150-200-15	200	15	15	1450	60	5.0	5.0	3.5	380
ZWL150-200-20	200	20	22	1450	60	5.0	5.0	3	420
ZWL150-200-25	200	25	30	1450	60	5.0	5.0	3	520
ZWL150-180-30	180	30	37	1450	65	5.0	5.0	3	580
ZWL150-180-38	180	38	55	1450	45	5.0	5.0	3.5	700
ZWL200-280-14	280	14	22	1450	65	5.0	5.0	3	600
ZWL200-300-18	300	18	37	1450	65	5.0	5.0	3	680
ZWL200-280-28	280	28	55	1450	55	4.8	5.2	3	820
ZWL250-420-20	420	20	55	1450	61	6.0	4.5	2.5	1020
ZWL300-800-14	800	14	55	1450	65	6.0	4.5	2.5	1200
