一、產品概述：
ZW型自吸式無堵塞排污泵既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景
二、適用范圍：
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
1.環境溫度≦50℃，介質溫度≦80℃特殊要求可達200.℃ 2.介質PH值鑄鐵材質為6-9，不銹鋼為2-13. 3.介質重度不超過1240千克/m3 4.自吸高度不能超過規定值4.5-5.5米，吸入管長度為≦10米。 5.通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
三、產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

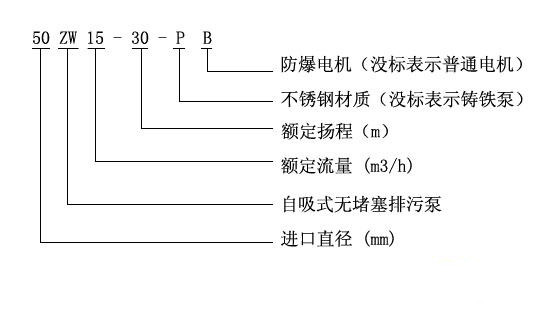

四、型號意義：
五、性能參數：
|
型號
|
流量
|
揚程
|
功率
|
轉速
|
效率
|
汽蝕余量
|
自吸高度
|
自吸時間
|
重量
|
|
（m3/h）
|
（m）
|
（km）
|
（r/min）
|
（%）
|
（m）
|
（m）
|
（min/5m)
|
（kg)
|
|
25ZW8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2
|
5.5
|
3
|
100
|
|
32ZW5-20
|
5
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
32ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
32ZW9-30
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
40ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
40ZW20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
40ZW15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
50ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
50ZW20-12
|
20
|
12
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
50ZW15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
50ZW20-35
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
|
65ZW30-18
|
30
|
18
|
4
|
1450
|
45
|
2.5
|
5.5
|
3
|
200
|
|
65ZW25-30
|
25
|
30
|
5.5
|
2900
|
50
|
3
|
5.5
|
3
|
200
|
|
65ZW25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3
|
5.5
|
2
|
200
|
|
65ZW40-25
|
40
|
25
|
7.5
|
1450
|
50
|
3
|
5.5
|
2
|
200
|
|
65ZW65-25
|
65
|
25
|
11
|
2900
|
52
|
3
|
5.5
|
2
|
240
|
|
80ZW40-16
|
40
|
16
|
4
|
1450
|
50
|
3
|
5
|
3
|
240
|
|
80ZW40-25
|
40
|
25
|
7.5
|
1450
|
50
|
3
|
5.5
|
2
|
200
|
|
80ZW25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3
|
5.5
|
2
|
200
|
|
80ZW65-25
|
65
|
25
|
11
|
290
|
52
|
3
|
5.5
|
2
|
240
|
|
80ZW80-35
|
80
|
35
|
15
|
2900
|
45
|
3
|
5.5
|
3
|
285
|
|
80ZW80-35
|
80
|
35
|
15
|
1450
|
50
|
3
|
5.5
|
2
|
450
|
|
80ZW50-60
|
50
|
60
|
22
|
2900
|
55
|
3
|
5
|
3
|
340
|
|
100ZW100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4
|
5.5
|
3
|
300
|
|
100ZW80-20
|
80
|
20
|
7.5
|
1450
|
53
|
4
|
5.5
|
3
|
300
|
|
100ZW100-20
|
100
|
20
|
11
|
1450
|
53
|
4
|
5.5
|
3
|
340
|
|
100ZW100-30
|
100
|
30
|
22
|
1450
|
53
|
4
|
5.5
|
2
|
510
|
|
125ZW120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.5
|
2
|
500
|
|
150ZW180-14
|
180
|
14
|
15
|
1450
|
60
|
5
|
5.5
|
3.5
|
500
|
|
150ZW180-20
|
180
|
20
|
22
|
1450
|
60
|
5
|
5
|
3
|
570
|
|
150ZW180-30
|
180
|
30
|
37
|
1450
|
65
|
5
|
5
|
3
|
680
|
|
150ZW180-38
|
180
|
38
|
55
|
1450
|
45
|
5
|
6
|
3.5
|
800
|
|
200ZW280-14
|
280
|
14
|
22
|
1450
|
65
|
5
|
5
|
3
|
700
|
|
200ZW280-28
|
280
|
28
|
55
|
1450
|
55
|
4
|
5.2
|
3
|
940
|
|
250ZW420-20
|
420
|
20
|
55
|
1450
|
61
|
6
|
4.5
|
2.5
|
1150
|
|
300ZW800-14
|
800
|
14
|
55
|
1450
|
65
|
6
|
4.5
|
2.5
|
1400
|
六、故障與排除：
|
故 障
|
原 因
|
排除方法
|
|
泵不出水
|
1.泵體內未加儲液或儲液不足
2.吸入管路漏氣
3.電壓過低
4.吸程太高或吸入管路太長
5.機械密封泄漏過大
|
1.加足
2.消除管路漏氣現象
3.調整電壓
4.降低吸程或縮短管路
5.修理或更換
|
|
泵出水不足
|
1.因使用不當，葉輪流道或吸入管路被堵塞
2.葉輪磨損嚴重
3.功率不足轉速太低
|
1.消除堵塞物
2.更換葉輪
3.調蝥至額定轉速
|
|
泵矂音、振動過大
|
1.底腳不穩 ，
2.軸承磨損嚴重
3.泵與電機主軸不同軸
|
1.加固
2.更換軸承
3.調整同軸度
|
|
軸承溫度過高
|
1.潤滑脂變質或干燥
2.軸承損壞
|
1.更換潤滑脂
2.更換
|
|
泵泄漏
|
1.眹接螺栓松動
2.密封件磨頻
|
1.固緊
2.更換
|
|
